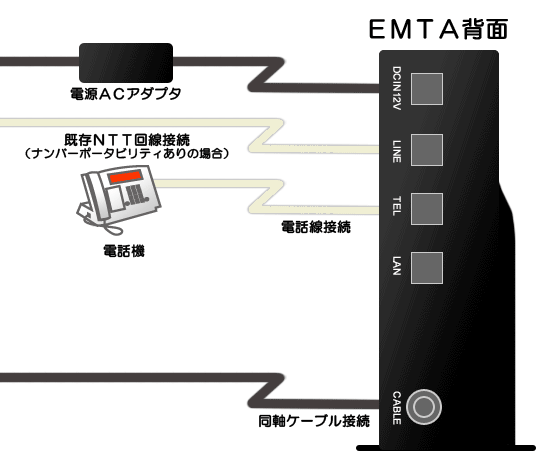

EMTA（Embeded Multimedia Terminal Adaptor）の概観、接続構成についてご説明します。
工事の際には、以下の内容を十分にご理解の上、設置作業を行なってください。

ケーブルプラス電話サービス用で使用するEMTA（型番NEC社製 CABLE MODEM CM65x0TV）の概略図について以下に示します。このEMTAは、電話専用として使用しますので、LANポートはメンテナンス専用となります。

項番	項目	内容

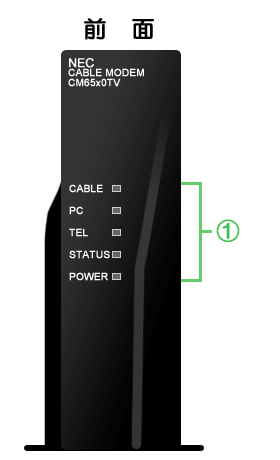

①	ランプ	EMTAの状態を表示します。ランプの見方についてはこちらをご覧下さい。

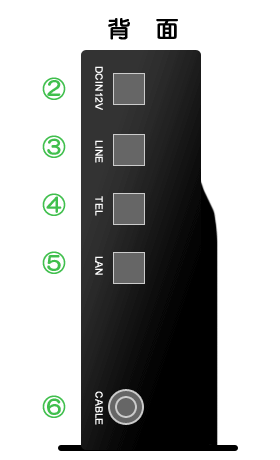

②	DC-IN 12V	電源供給端子。付属の電源ACアダプタのケーブルを接続します。
③	LINE	NTT電話回線を接続します。ナンバーポータビリティ完了までは、このNTT電話回線を利用して電話をご利用いただきます。
④	TEL	電話機やFAX機等を接続します。
⑤	LAN	使用しません（メンテナンス以外、接続しないで下さい）
⑥	CABLE	RF端子。同軸ケーブルを接続します。
